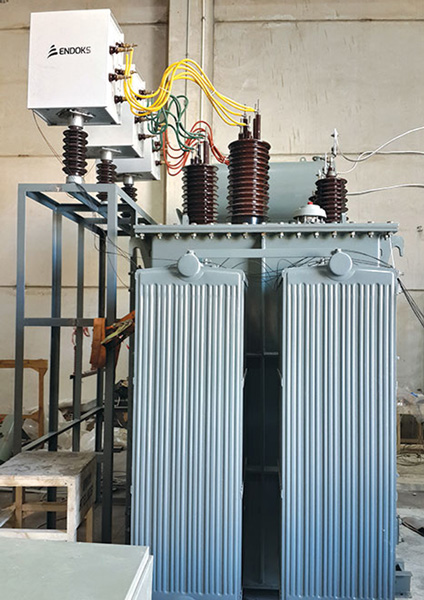

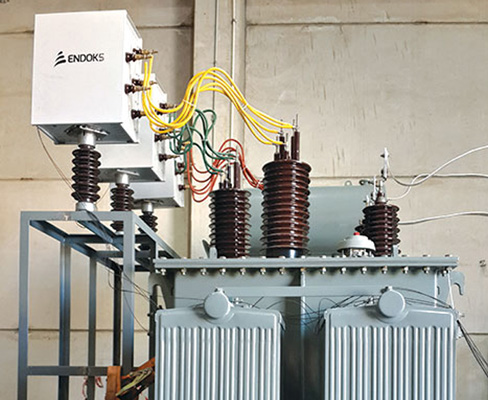

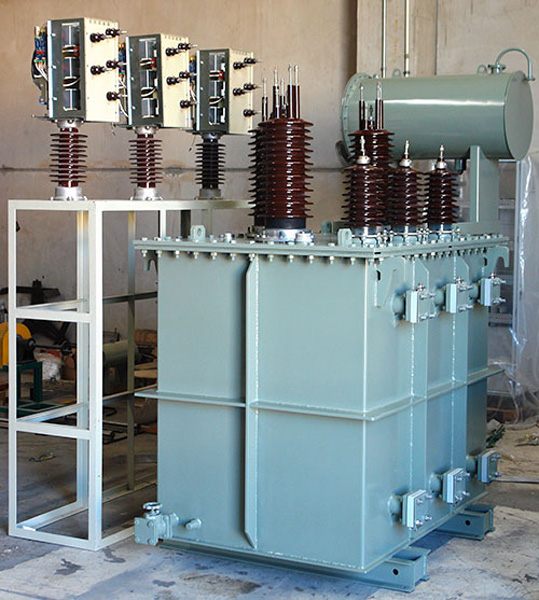

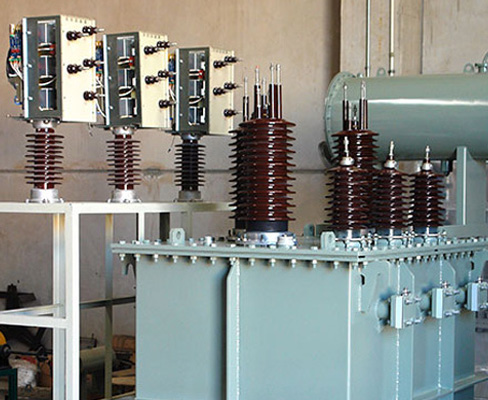

MANYETİK KONTROLLÜ REAKTÖRLER


KULLANIM


  • MCR (Manyetik Kontrollü Reaktör) tristör tabanlı aktif bir kompanzasyon sistemidir.
  • Şebekeye paralel bağlı bir ekipman olup reaktif gücü %2 ile %100 güç aralığında sürekli değişen hassasiyetle kontrol edilmektedir.
  • MCR’nin reaktif güç kontrolü reaktörün doyuma sokularak empedansının değiştirilmesi prensibine göre çalışır
  • Reaktif güç kontrolü, pasif harmonik filtreleme ve gerilim regülasyonu işlevleri mevcuttur.
  • MCR temel kullanım alanları XLPE kablolardan kaynaklı kapasitif reaktif gücün ve ayrıca endüktif yüklerin kompanzasyonudur

TASARIM


  • 36kV 10MVAr’a kadar
  • Kapalı devre güç kontrol
  • Uzaktan İzleme / Kontrol
  • MCR gücü sürekli %2-100 arasında kontrol edilmektedir
  • Kayıplar toplam gücün 1,5%’dur
